Semáforos LED – Carcasas, Ópticas y Cuerpos semáforo

Especialistas en Semáforos Led

Semáforos LED para vías urbanas, pasos de peatones y semáforos para tranvía, cumpliendo con estándares y normas internacionales.
Lideramos el mercado de semáforos.

semaforo led

Fabricantes y distribuidores de semáforos con Más de 20 años de experiencia


Subcategorías: Carcasas semáforo y cuerposÓpticas semáforosSemáforos solaresSemáforos tranvíaPulsador semáforo

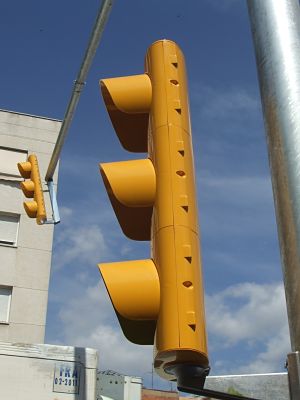

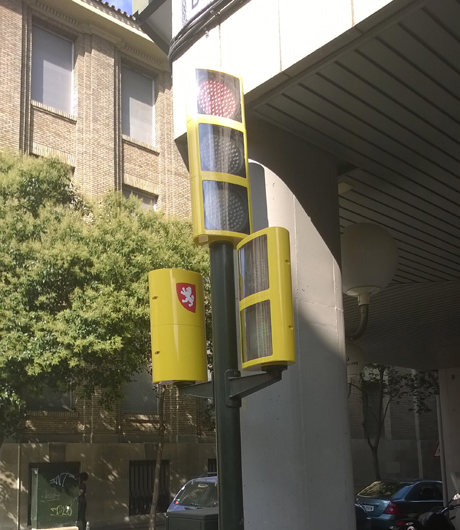

Cuerpos semáforo – Carcasas semáforo

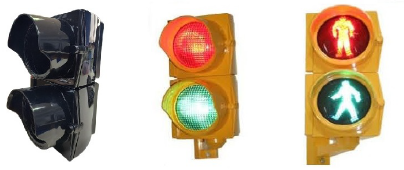

Semáforos CUERPO 200

Sistema de 200 mm que incorpora led de alta intensidad lumínica, dotando al conjunto semafórico de una gran visibilidad.

Se consigue la desaparición del efecto fantasma causada por la incidencia de la luz solar.

El cuerpo de semáforo se puede suministrar con lámpara incandescente, sistema led o el cuerpo solo.

semaforos led



cuerpos semaforos

CARACTERÍSTICAS semáforos CUERPOS 100, 200

Material: Policarbonato.
Colores: Amarillo, Gris, Verde, Negro y combinaciones de ellos.
Reflector: Aluminio anodizado.

  • Resistencia al impacto.
  • Temperatura de trabajo de -40ºC a 135ºC.
  • Coloración a través del propio material. Bajo peso.
  • Posicionamiento intermodular antigiro.
  • Fácil recambio de lámpara y ajuste axial del foco luminoso en ópticas standard.
  • Excelentes características dieléctricas. Cierre por presión ‘CUC’ con acoplamiento opcional de tornillos.
  • Visera orientable rotacionalmente.



LEDs en nuestros semáforos

El diodo led es el elemento luminoso base que forma los paneles. El tipo de led que se emplea corresponde a una primera firma de fabricantes de optoelectrónica.

La tecnología de led utilizada es AlInGaP para los colores ámbar y rojo e InGaN para el color verde.

La alimentación de los diodos nunca rebasa la típica especificada en las características técnicas. suministradas por los fabricantes.

El empleo de leds comporta una serie de ventajas respecto a las lámparas, como son:

– Menor consumo: Por las características de la tecnología led, el consumo se ve reducido en más de un 75% respecto al de las lámparas.

– Mayor fiabilidad: La vida útil de las lámparas utilizadas actualmente es de aproximadamente 20.000 horas de vida de los leds.

El presente documento contiene la especificación técnica de las luces electrónicas estándar para semáforos.

Cubren todos los requerimientos de la normativa Europea (EN 12368).

Cuentan con un grado de protección IP66. La compatibilidad con los controladores de tráfico electrónicos está garantizada, incluso cuando se instalan sin una lámpara incandescente o carga resistiva en paralelo.

Especificación técnica

  • Tamaños:
    • 200mm y 300mm.
  • Alimentación:
    • Versiones de 80V a 250V CA, 50Hz y a 12V DC.
  • Caja estabilizada y protegida contra radiaciones UV.
  • Protección contra picos y transitorios de la tensión de alimentacion.
  • Fusible incorporado.
  • Temperatura de Operación: -40ºC a +74ºC.
  • Con compensación de temperatura.
  • Grado de protección: IP66.
  • Factor de potencia superior a 0,9.
  • Consumo menor que 12W.
    • Rojo y Ámbar: 9W a 12W.
    • Verde: 10W a 12W.

  • Longitud de onda dominante:
    • Rojo: >-618nm.
    • Ámbar: 586nm a 596nm.
    • Verde: 490nm a 510nm.
  • Número de LEDs en luces de 200mm:
    • Rojo: 120.
    • Ámbar: 120.
    • Verde: 120.
  • Número de LEds en luces de 300mm:
    • Rojo: 248.
    • Ámbar: 248.
    • Verde: 128.
  • Pérdida de brillo debido al fallo de un punto de luz: <5%.
  • Garantía: Fallo de algún punto de luz: 5 años.

carcasas semaforos

Ópticas semáforo led

optica roja semaforo

Unidad luminosa:
Rojo 200mm

Diámetro exterior: 215mm | (200mm ± 10% según normativa).
Nº de leds: 91.


Materiales utilizados en la envolvente

Lente plana de policarbonato transparente con la cara externa mate para evitar reflejos y deslumbramientos. Anti-vandálica y con protección extra frente a rayos UV.

Junta: Polímero sólido EP501.
Carcasa: ABS.
Prensaestopas: Poliamida.
Aislamiento del cable: PVC.

Características Eléctricas

Vn: 230VaC | 42Vac.
In: 40mA | 220mA.
Frecuencia: 50/60 HZ.
F.P.: >0,9.
Potencia: 9W.
Referencia: 200R220 | 200R42

Características Ópticas

Distribución de intensidad lumínica: W (haz ancho EN12368/2008).

Intensidad lumínica (eje de referencia): 379,5 cd.

Efecto fantasma: Clase 5.

Color del led: 625 nm (longitud de onda).



Según normativa europea EN12368/2008

optica verde semaforo

Unidad luminosa:
Verde 200mm

Diámetro exterior: 215mm | (200mm ± 10% según normativa).
Nº de leds: 91.


Materiales utilizados en la envolvente

Lente plana de policarbonato transparente con la cara externa mate para evitar reflejos y deslumbramientos. Anti-vandálica y con protección extra frente a rayos UV.

Junta: Polímero sólido EP501.
Carcasa: ABS.
Prensaestopas: Poliamida.
Aislamiento del cable: PVC.

Características Eléctricas

Vn: 230VaC | 42Vac.
In: 50mA | 275mA.
Frecuencia: 50/60 HZ.
F.P.: >0,9.
Potencia: 11W.
Referencia: 200V220SJA | 200V42SJA

Características Ópticas

Distribución de intensidad lumínica: W (haz ancho EN12368/2008).

Intensidad lumínica (eje de referencia): 552,3 cd.

Efecto fantasma: Clase 5.

Color del led: 505 nm (longitud de onda).



Según normativa europea EN12368/2008

optica ambar semaforo

Unidad luminosa:
Ámbar 200mm

Diámetro exterior: 215mm | (200mm ± 10% según normativa).
Nº de leds: 91.


Materiales utilizados en la envolvente

Lente plana de policarbonato transparente con la cara externa mate para evitar reflejos y deslumbramientos. Anti-vandálica y con protección extra frente a rayos UV.

Junta: Polímero sólido EP501.
Carcasa: ABS.
Prensaestopas: Poliamida.
Aislamiento del cable: PVC.

Características Eléctricas

Vn: 230VaC | 42Vac.
In: 40mA | 220mA.
Frecuencia: 50/60 HZ.
F.P.: >0,9.
Potencia: 9W.
Referencia: 200A220SJa | 200A42SJA

Características Ópticas

Distribución de intensidad lumínica: W (haz ancho EN12368/2008).

Intensidad lumínica (eje de referencia): 460,5 cd.

Efecto fantasma: Clase 5.

Color del led: 590 nm (longitud de onda).



Según normativa europea EN12368/2008

Ópticas peatón semáforo led

optica peaton semaforo rojo

Unidad luminosa:
Peatón Rojo

Diámetro exterior: 215mm | (200mm ± 10% según normativa).


Materiales utilizados en la envolvente

Lente: Lente plana de policarbonato transparente con protección frente a rayos UV. Resistencia al impacto IR3.
Junta: Polímero sólido EP501.
Carcasa: ABS.
Prensaestopas: Poliamida.
Aislamiento del cable: PVC.

Características Eléctricas

Vn: 230VaC | 42Vac.
In: 30mA | 150mA.
Frecuencia: 50/60 HZ.
F.P.: >0,9.
Potencia: 6W.

Características Ópticas

Distribución de intensidad lumínica: W (haz ancho EN12368/2008).

Intensidad lumínica (eje de referencia): 4000mcd.

Color del led: 625nm.



Según normativa europea EN12368/2008

optica peaton semaforo verde

Unidad luminosa:
Peatón Verde

Diámetro exterior: 215mm | (200mm ± 10% según normativa).


Materiales utilizados en la envolvente

Lente: Lente plana de policarbonato transparente con protección frente a rayos UV. Resistencia al impacto IR3.
Junta: Polímero sólido EP501.
Carcasa: ABS.
Prensaestopas: Poliamida.
Aislamiento del cable: PVC.

Características Eléctricas

Vn: 230VaC | 42Vac.
In: 30mA | 115mA.
Frecuencia: 50/60 HZ.
F.P.: >0,9.
Potencia: 6,5W.

Características Ópticas

Distribución de intensidad lumínica: W (haz ancho EN12368/2008).

Intensidad lumínica (eje de referencia): 4000mcd.

Color del led: 505nm (longitud de onda)..



Según normativa europea EN12368/2008



Pictogramas Led semáforo

Las ópticas de 200mm pueden incluir el pictograma que desee.

pictogramas led

Semáforo Solar

Semáforos solares con tecnología Led para iluminación vial y urbana. Son semáforos ecológicos que utilizan la iluminación solar para una carga retroactiva consiguiendo una energía renovable.

Más información – Semáforos Led solares

semaforo solar

Semáforo Tranvía

Semáforo LED Tranvía Triángulo Blanco – ML-ST-TRVTR

Más información – Semáforos Led tranvía

semaforo tranvia

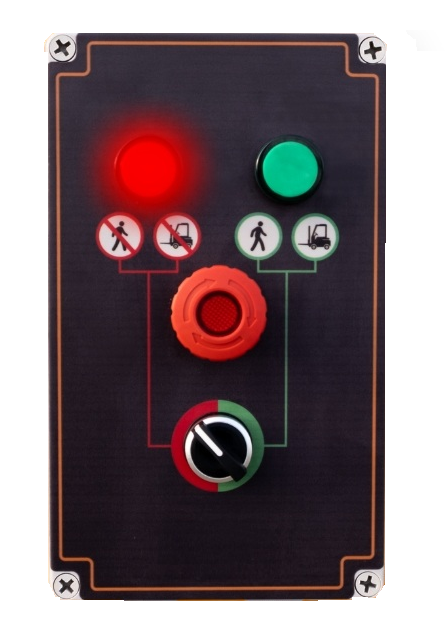

Pulsador Peatón Semáforo

Más información – Pulsador Semáforo

pulsador paso de cebra
